КИ.426744.004 Концентратор информации
Концентратор информации КИ.426744.004
Назначение
Концентратор информации предназначен:
- для сбора информации от устройств ГРС, имеющих выход на интерфейс RS-232,
RS-422 или RS-485, таких, как электронный корректор ЕК-260, многониточный
измерительный микропроцессорный комплекс SuperFlo, контролируемый пункт системы
телемеханики и др.;
- передачи накопленной информации по запросу на пульт системы телемеханики по
протоколу FT3 или MODBUS RTU по каналу связи тональной частоты со скоростью от
300 до 9600 бит/с или по цифровому каналу со скоростью до 115200 бит/с;
- передачи накопленной информации по запросу в систему сбора и контроля расхода
газа, установленную на предприятии, осуществляющем поставку газа конечным
потребителям («Межрегионгаз») по каналам GSM связи или цифровому каналу;
- подключение АРМ оператора ГРС по интерфейсам RS-232, RS-422, RS-485 или
Ethernet.
Область применения
КИ предназначен для использования на ГРС, оснащенных средствами телемеханики и
измерительными комплексами по учету расхода газа.
КИ может применяться на ГРС, где отсутствуют каналы связи телемеханики,
обеспечивая обмен с системами вышестоящего уровня по каналам GSM-связи.
Описание
На ГРС используется оборудование различных производителей, имеющее выход на
последовательный интерфейс и способное вести обмен информацией с вышестоящими
системами. Однако протокол обмена, номенклатура и формат передаваемых параметров
не унифицированы, и вследствие этого возникает проблема информационного
взаимодействия системы телемеханики с применяемыми устройствами. Для решения
указанной проблемы используется концентратор информации, реализующий обмен с
каждым из устройств по его индивидуальному протоколу и передачу данных на
верхний уровень по единому протоколу, используемому системой телемеханики.
КИ обеспечивает возможность выбора типа подключаемых устройств и их адресов, адреса КП АПСТМ, скоростей обмена с пультом телемеханики и системой сбора, протоколов передачи данных.
КИ обеспечивает возможность подключения АРМ оператора ГРС ИЦФР.424355.001-02 по интерфейсам RS-232, RS-422, RS-485 или Ethernet.
КИ обеспечивает возможность подключения следующих типов устройств:
- электронный корректор ЕК-260 с версиями ПО от 3,0 и выше;
- многониточный измерительный комплекс SuperFloIIE;
- контролируемый пункт системы телемеханики КП АПСТМ.
По команде от пульта системы телемеханики КИ обеспечивает возможность записи
в подключаемые устройства:
- уставок, параметров, команд передаваемых в КП телемеханики;
- характеристик газа (плотность газа, содержание СО2, содержание N2) в
подключаемые измерительные комплексы;
- текущего времени.
КИ допускает расширение номенклатуры подключаемых устройств без изменений кон-струкции самого концентратора, за счет дополнения программного обеспечения соответствующими драйверами.

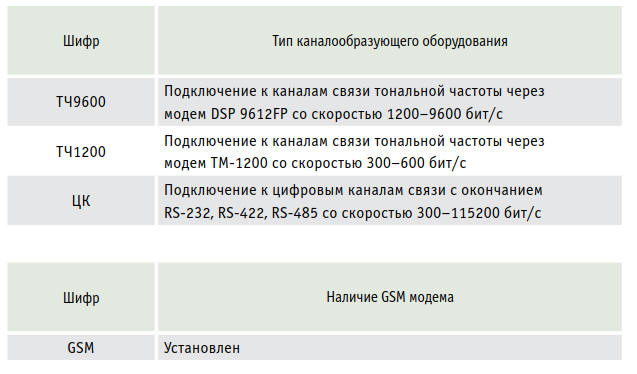

Пример записи при заказе: Концентратор информации КИ-220-ТЧ9600-GSM КЛИЖ.426477.004

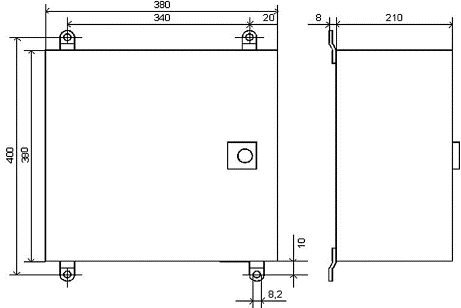

Габаритные и установочные размеры КИ
